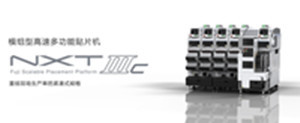

Macchina NXT - macchina multifunzionale di disposizione di Fuji di SMT della macchina ad alta velocità di Fuji SMT del modulo di M6IIIc:
NXT - caratteristiche di prodotto multifunzionali della macchina di disposizione della macchina ad alta velocità di Fuji SMT del modulo di M6IIIc:
1, implementa il più alta produttività dell'industria per unità di superficie
NXT IIIc ha raggiunto 1 modulo occupa una superficie compatto di soltanto 0,46 m2 estremamente.
Tutti hanno preso la loro indicazione dal concetto di NXT III, sollevato circa 34% dell'area di produttività, l'area dell'industria che il più alta produttività è realizzata. (CPH 81300/m2)
* nell'agosto 2015, la ricerca della società.
2, non possono fermare la macchina hanno aggiunto le componenti.
NXT II e NXT IIIc, alimentatore nella produzione possono essere caricanti e scaricanti e non possono fermare le componenti della macchina.
Per le componenti di materia prima, può anche aggiungersi nella produzione delle componenti.
Pronto e può corrispondere alla cucitura materiale è ricco in vari strumenti.
|
Dimensione del circuito dell'oggetto (LxW):
48 millimetri x 48 millimetro ~ 534 millimetri x 290 millimetri (doppio che tratta le specifiche della pista)
48 millimetri x 48 millimetri ~ 534 millimetri x 380 millimetri (singole specifiche di trattamento della pista)
* doppio massimo di trattamento della pista 170 millimetro (w), in una singola rotaia di scorrimento che tratta più di 170 millimetri.
|
Componenti con il conteggio: MAX45 specie (conversione della striscia da 8 millimetri)
Tempo di caricamento del circuito:
Doppia orbita di trattamento: Sec della O quando servizio continuo, singola orbita della maniglia: 3,4 sec (M6 IIIc che tratta) fra ogni modulo,
Larghezza del modulo: 645 millimetri
Dimensione della macchina: L: 1295 millimetri x 2 (M3 x 4, III M6 III)/645 millimetri (M3 x 2, III M6 III) W: mmH 1900,2: 1476 millimetri
|
|
Accuratezza di precisione di posizione di SMT/coating (punto di riferimento del punto chiave del punto di riferimento): * la precisione di SMT è nella società nello stato dei risultati della determinazione.
H24G: +/- 0,025 millimetro (standard)/+/- di modo 0,038 millimetri (modo) di priorità di produzione (sigma 3) di ≧ 1,00 di CPK
V12 / H12HS: +/- 0,038 millimetri (sigma 3) di ≧ 1,00 di CPK
H08M H04S/H04SF: +/- 0,040 millimetri (sigma 3) di ≧ 1,00 di CPK
H08 / H04/DI: +/- 0,050 millimetri (sigma 3) di ≧ 1,00 di CPK
H02 h01-2/G04: +/- 0,030 millimetri (sigma 3) di ≧ 1,00 di CPK
H02F/G04F: +/- 0,025 millimetri (sigma 3) di ≧ 1,00 di CPK
GL: +/- 0,100 millimetri (sigma 3) di ≧ 1,00 di CPK
|
Capacità: * i valori della capacità sono nella società nello stato dei risultati della determinazione.
H24G: 37500 ()/35000 (modo standard) CPH di modo di priorità di produzione
V12: 26000 CPH
H12HS: 24500 CPH
H08M: 13000 CPH
H08: 11500 CPH
H04: 6500 CPH
H04S: 9500 CPH
H04SF: 10500 CPH
H02: 5500 CPH
H02F: 6700 CPH
H01-2: 4200 CPH
G04: 7500 CPH
G04F: 7500 CPH
DI: 3000 CPH
GL: 16363 DPH (0,22 SEC/dot)
|
|
Come componenti marittime:
H24G: 0201-5 millimetri x 5 millimetri di altezza: 2,0 millimetri
V12 / H12HS: 0402 ~ 7,5 millimetri x 7,5 millimetri di altezza: 3,0 millimetri
H08M: 0603-45 millimetri x 45 millimetri di altezza: 13,0 millimetri
H08: 0402 ~ 12 millimetri di altezza di X12 millimetro: 6,5 millimetri
H04: 1608 ~ 38 millimetri x 38 millimetri di altezza: 9,5 millimetri
H04S/H04SF: 1608 ~ 38 millimetri x 38 millimetri di altezza: 6,5 millimetri
H02 / H02F/h01-2/0 f: 1608 ~ 74 millimetri x 74 millimetri (32 millimetri x 180 millimetri) di altezza: 25,4 millimetri
G04 / G04F: 0402 ~ 15 millimetri da 15 millimetri di altezza: 6,5 millimetri
|
Alimentatore intelligente: corrispondendo 4 8 12 16 24 ・ 32 del ・ del ・ del ・ del ・ 44 56 72 larghezze del ・ del ・ del ・ del ・ di 88 ・ di una striscia da 104 millimetri
Tubi dell'alimentatore: ≦ dell'elemento di 4 ≦ ampio 15 millimetri (≦ del tubo del ≦ 6 ampio 18 millimetri), 32 ampio elemento del ≦ del ≦ 15 di millimetro (≦ del tubo dell'alimentazione di 18 ≦ ampio 36 millimetri)
Unità del vassoio: le dimensioni corrispondente del piatto dei materiali un'unità da 135,9 x 322,6 millimetri (specifiche di JEDEC) (piatto dei materiali - M), 276 x 330 millimetri (unità del vassoio - LT), 143 x 330 millimetri (unità del vassoio - LTC)
|
|
|
|
