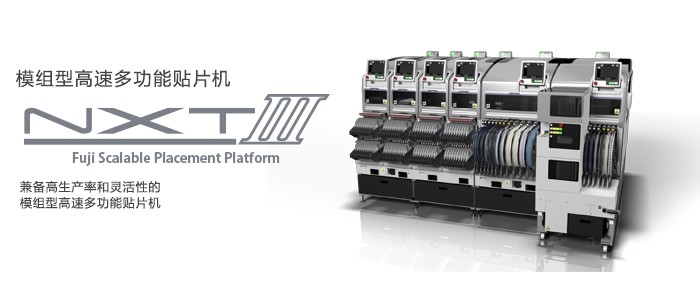

Mounter multifunzionale ad alta velocità modulare del mounter nxt-m6iii Fuji NXT di Fuji:
NXT - caratteristiche di prodotto multifunzionali della macchina di disposizione della macchina ad alta velocità di Fuji SMT del modulo di M6IIIc:
1, implementa il più alta produttività dell'industria per unità di superficie
NXT IIIc ha raggiunto 1 modulo occupa una superficie compatto di soltanto 0,46 m2 estremamente.
Tutti hanno preso la loro indicazione dal concetto di NXT III, sollevato circa 34% dell'area di produttività, l'area dell'industria che il più alta produttività è realizzata. (CPH 81300/m2)
* nell'agosto 2015, la ricerca della società.
2, non possono fermare la macchina hanno aggiunto le componenti.
NXT II e NXT IIIc, alimentatore nella produzione possono essere caricanti e scaricanti e non possono fermare le componenti della macchina.
Per le componenti di materia prima, può anche aggiungersi nella produzione delle componenti.
Pronto e può corrispondere alla cucitura materiale è ricco in vari strumenti.
|
Dimensione del circuito dell'oggetto (LxW):
48 millimetri x 48 millimetro ~ 534 millimetri x 290 millimetri (doppio che tratta le specifiche della pista)
48 millimetri x 48 millimetri ~ 534 millimetri x 380 millimetri (singole specifiche di trattamento della pista)
* doppio massimo di trattamento della pista 170 millimetro (w), in una singola rotaia di scorrimento che tratta più di 170 millimetri.
|
Componenti con il conteggio: MAX45 specie (conversione della striscia da 8 millimetri)
Tempo di caricamento del circuito:
Doppia orbita di trattamento: Sec della O quando servizio continuo, singola orbita della maniglia: 3,4 sec (M6 IIIc che tratta) fra ogni modulo,
Larghezza del modulo: 645 millimetri
Dimensione della macchina: L: 1295 millimetri x 2 (M3 x 4, III M6 III)/645 millimetri (M3 x 2, III M6 III) W: mmH 1900,2: 1476 millimetri
|
|
Accuratezza di precisione di posizione di SMT/coating (punto di riferimento del punto chiave del punto di riferimento): * la precisione di SMT è nella società nello stato dei risultati della determinazione.
H24G: +/- 0,025 millimetro (standard)/+/- di modo 0,038 millimetri (modo) di priorità di produzione (sigma 3) di ≧ 1,00 di CPK
V12 / H12HS: +/- 0,038 millimetri (sigma 3) di ≧ 1,00 di CPK
H08M H04S/H04SF: +/- 0,040 millimetri (sigma 3) di ≧ 1,00 di CPK
H08 / H04/DI: +/- 0,050 millimetri (sigma 3) di ≧ 1,00 di CPK
|
Capacità: * i valori della capacità sono nella società nello stato dei risultati della determinazione.
H24G: 37500 ()/35000 (modo standard) CPH di modo di priorità di produzione
V12: 26000 CPH
H12HS: 24500 CPH
H08M: 13000 CPH
H08: 11500 CPH
H04: 6500 CPH
H04S: 9500 CPH
H04SF: 10500 CPH
H02: 5500 CPH
H02F: 6700 CPH
H01-2: 4200 CPH
G04: 7500 CPH
G04F: 7500 CPH
DI: 3000 CPH
GL: 16363 DPH (0,22 SEC/dot)
|
|
Come componenti marittime:
H24G: 0201-5 millimetri x 5 millimetri di altezza: 2,0 millimetri
V12 / H12HS: 0402 ~ 7,5 millimetri x 7,5 millimetri di altezza: 3,0 millimetri
H08M: 0603-45 millimetri x 45 millimetri di altezza: 13,0 millimetri
H08: 0402 ~ 12 millimetri di altezza di X12 millimetro: 6,5 millimetri
H04: 1608 ~ 38 millimetri x 38 millimetri di altezza: 9,5 millimetri
H04S/H04SF: 1608 ~ 38 millimetri x 38 millimetri di altezza: 6,5 millimetri
H02 / H02F/h01-2/0 f: 1608 ~ 74 millimetri x 74 millimetri (32 millimetri x 180 millimetri) di altezza: 25,4 millimetri
G04 / G04F: 0402 ~ 15 millimetri da 15 millimetri di altezza: 6,5 millimetri
|
Alimentatore intelligente: corrispondendo 4 8 12 16 24 ・ 32 del ・ del ・ del ・ del ・ 44 56 72 larghezze del ・ del ・ del ・ del ・ di 88 ・ di una striscia da 104 millimetri
Tubi dell'alimentatore: ≦ dell'elemento di 4 ≦ ampio 15 millimetri (≦ del tubo del ≦ 6 ampio 18 millimetri), 32 ampio elemento del ≦ del ≦ 15 di millimetro (≦ del tubo dell'alimentazione di 18 ≦ ampio 36 millimetri)
Unità del vassoio: le dimensioni corrispondente del piatto dei materiali un'unità da 135,9 x 322,6 millimetri (specifiche di JEDEC) (piatto dei materiali - M), 276 x 330 millimetri (unità del vassoio - LT), 143 x 330 millimetri (unità del vassoio - LTC)
Opzioni:
Alimentatore del disco, PCU IIc (sostegno per sostituire le unità), macchina di disposizione del sostegno del supporto del gruppo di alimentazione IIc (materiale), unità della sostituzione di MCU IIc (modulo), impianto di MCU IIc (modulo), impianto del computer della gestione, adattatore di FUJI CAMX, Fujitrax dell'alimentazione
|
