Cima della macchina di disposizione di alta precisione del siplace X4iS della macchina X4i S di disposizione di Siemens della linea linea di produzione di SMT
Vantaggio di SMT:
La tecnologia di superficie del supporto, SMT ed i suoi dispositivi di superficie collegati del supporto, SMDS accelerano considerevolmente l'assemblea del PWB come le componenti semplicemente montano sul bordo.
Guardi dentro qualsiasi pezzo di attrezzatura elettronica attualmente commercialmente fatta ed è riempito di dispositivi minuscoli. Piuttosto che usando le componenti tradizionali con i cavi di cavo come quelli che possono essere usati per costruzione ed i corredi domestici, queste componenti sono montate sulla superficie dei bordi e molte sono minuscole nella dimensione.
1. Buona prestazione meccanica nelle circostanze di vibrazione e di scossa. (Parzialmente dovuto abbassare di massa e parzialmente dovuto meno cantilevering.)
2. Resistenza ed induttanza più basse al collegamento; conseguentemente, meno effetti indesiderati del segnale di rf e migliore e prestazione ad alta frequenza più prevedibile.
3. Migliore prestazione di contabilità elettromagnetica (emissioni irradiate più basse) dovuto la più piccola area del ciclo di radiazione (a causa di più piccolo pacchetto) e la poca induttanza del cavo.
4. Meno fori devono essere perforati. (La perforazione PCBs è che richiede tempo e costosa.)
5. Costo iniziale e periodo ragionevoli di messa in opera per fabbricazione in serie, facendo uso delle attrezzature automatizzate.

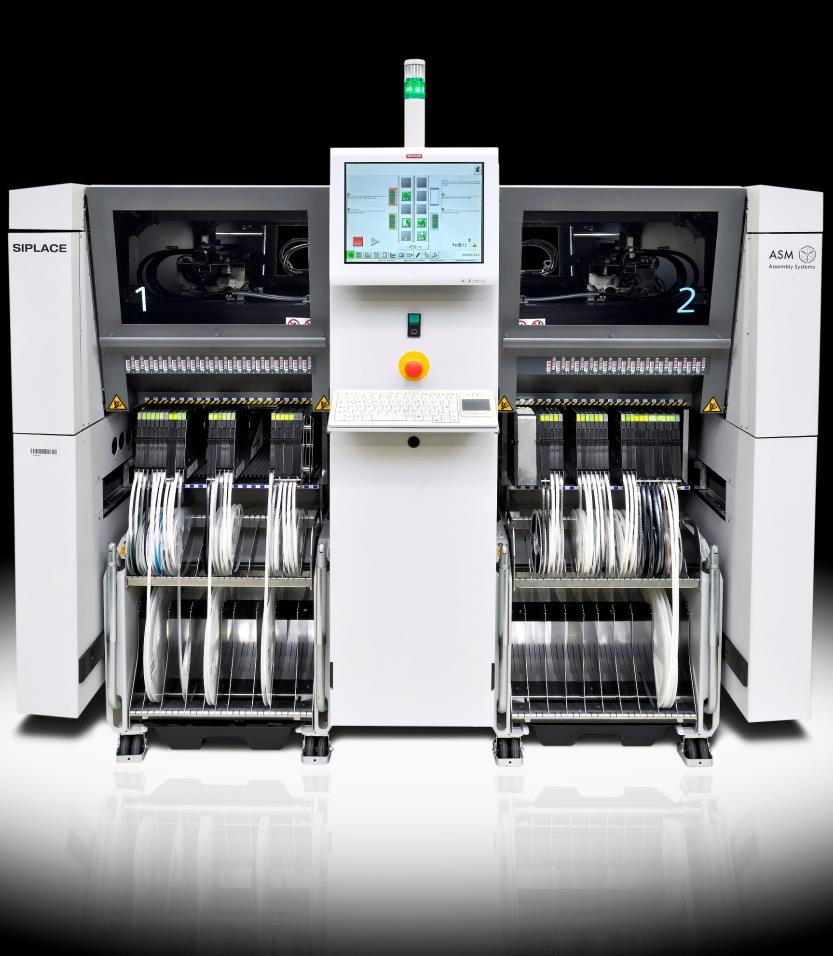

Caratteristiche di prodotto della macchina SIPLACE X4i S di disposizione di Siemens:
SIPLACEX: linea di produzione superiore di SMT
Molti produttori di elettronica dicono: dovunque la serie di SIPLACEX di valore nominale possa raggiungere la velocità e l'assoluto massimi richiesti
Precisione (applicabile i telefoni cellulari, il PC della compressa, i computer portatili, il supporto del LED, ecc.).
Fornisca ai clienti massima velocità, il DPM più basso, la stabilità dei 0201 (sistema metrico) per trattare l'abilità, nessuna linea ha installato la conversione e l'importazione rapida del nuovo prodotto ed altre funzioni.
La funzione modulare a mensola di serie di SIPLACEX, può fornire 2, 3 o 4 a mensola.
Difficile da credere? Aspettiamo con impazienza di ricevere la vostra lettera - l'attrezzatura paragona ad altri produttori.
Capisca la serie di SIPLACEX di come ottimizzare il processo di produzione speciale, come recuperarlo rapidamente il loro investimento ed ha altro vantaggio competitivo.
Parametri della macchina della macchina SIPLACE X4i S di disposizione di Siemens:
Numero della trave a mensola: 4
La velocità di IPC: 125000 CPH
Punto di riferimento di SIPLACE: 150000 CPH
La teoria di velocità: 200000 CPH
La dimensione della macchina: 1,9 m. x2.3
Caratteristiche cape del supporto: SpeedStar
Gamma di componenti: 0201 (sistema metrico) - 6 x6mm
Accuratezza di disposizione: + sigma m./3 di 36 MU
Accuratezza angolare: 0 più o negativo, sigma 5 °/3 |
La più grande altezza componente: 4 millimetri
Supporto: 1, 3, 4, 5 Newton
Tipo del nastro trasportatore: monorotaia, flessibile a due piste
Modello del nastro trasportatore: asincrono, sincrono, modello di SMT dell'indipendente
Formato del PWB: x510mmmax x50mm 50-610
Lo spessore del PWB: 0, 3, 4, 5 millimetri (l'altra dimensione può essere personalizzata secondo i requisiti)
Peso del PWB: i più grandi 3 chilogrammi |
|
Componenti ed alimentazione
Capacità dell'alimentatore: modulo dell'alimentatore 148 8 MMX
Tipo del modulo dell'alimentatore:
I carretti delle componenti di SIPLACE, la matrice dell'alimentatore SIPLACE del vassoio (MTC) 4, si accoccolano il vassoio del piatto (WPC5/WPC6) 4, JTF - S/JTF - MSIPLACE, alimentatore di X,
Piatto del vassoio, tubo dell'alimentazione di vibrazione, alimentatore di vibrazione, modulo su ordinazione dell'alimentatore dell'OEM
Prenda il tasso: 99 o più alti %
Tasso di DPM: 3 o meno DPM
|
Livello di illuminazione: Livello di illuminazione 6 gradi
L'ASM nel periodo raccomandato di intervallo e della gamma per manutenzione professionale, assicura l'attrezzatura di SIPLACE nel ciclo di intera vita per fornire la prestazione e l'accuratezza.
I nostri diversi contratti di manutenzione per rendere il lavoro più facile.
Un oggetto soltanto per attrezzatura
2 forniscono il massimo 30 n facendo uso di pressione del supporto della testa di potere di SIPLACE
3 estendono l'input e l'uscita della ferrovia di guida può rendere a piatto 850 millimetri di lunghezza
4 soli SIPLACEX2S X3S e X4S hanno -- SIPLACEX4iS non si applicano
5 non possono fondersi nella stessa area di SMT
6 secondo i criteri di valutazione
|
